In moderne elektrische en industriële systemen is kabelbeheer meer dan alleen het routeren van draden van het ene punt naar het andere. Een goede kabelbescherming heeft een directe invloed op de veiligheid, de levensduur van de apparatuur, de operationele efficiëntie en de onderhoudskosten. EenElleboogkabelwartelis speciaal ontworpen om kabels door een hoek van 90 graden te geleiden met behoud van een veilige afdichting, trekontlasting en milieubescherming. Dit artikel onderzoekt de kenmerken, toepassingen, voordelen, installatieoverwegingen, materiaalkeuze, onderhoudspraktijken en aankoopfactoren die verband houden met elleboogkabelwartels. Of u nu een ingenieur, aannemer, faciliteitsmanager, fabrikant van apparatuur of inkoopspecialist bent: als u de rol van elleboogkabelwartels begrijpt, kunt u betere beslissingen nemen voor uw projecten.

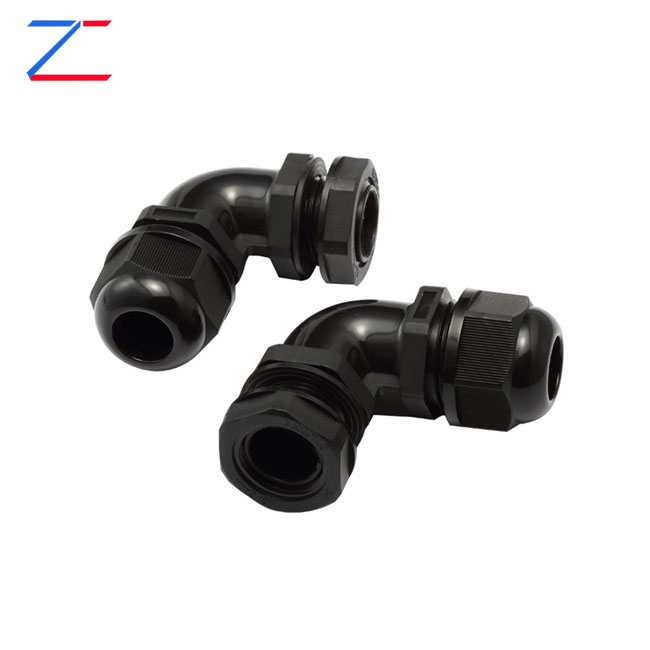

Een elleboogkabelwartel is een gespecialiseerd kabelinvoerapparaat dat is ontworpen om kabels door panelen, aansluitdozen, schakelkasten en apparatuurbehuizingen te laten gaan terwijl ze van richting veranderen onder een hoek van ongeveer 90 graden. In tegenstelling tot conventionele rechte kabelwartels bieden elleboogkabelwartels een schuin traject dat helpt de buigspanning van de kabel te verminderen en het ruimtegebruik te optimaliseren.
Naarmate industriële apparatuur steeds compacter wordt, worden ingenieurs vaak geconfronteerd met uitdagingen op het gebied van kabelgeleiding. Beperkte installatieruimte, overvolle bedieningspanelen en veeleisende omgevingsomstandigheden maken traditionele kabelinvoermethoden minder effectief. De elleboogkabelwartel pakt deze uitdagingen aan door een praktische oplossing te bieden die kabelbescherming, afdichtingsprestaties en richtingsflexibiliteit combineert.
Deze kabelwartels worden vaak gebruikt in automatiseringssystemen, telecommunicatieapparatuur, installaties voor hernieuwbare energie, transportinfrastructuur, maritieme toepassingen en industriële machines.
De primaire functie van een elleboogkabelwartel is het beveiligen en beschermen van kabels terwijl ze hun ingangspad omleiden. Zodra de kabel door de wartel is gegaan, zorgen compressie-elementen voor een goede afdichting rond de kabelmantel. Dit voorkomt dat verontreinigingen zoals stof, water, vocht, chemicaliën en vuil de behuizing binnendringen.
Tegelijkertijd zorgt de wartel voor mechanische trekontlasting. In plaats van de kabel direct na het invoeren van een paneel scherp te laten buigen, zorgt de elleboogstructuur voor een vloeiendere overgang die de mechanische belasting vermindert.
Dit ontwerp draagt bij aan:
Hoewel de ontwerpen per fabrikant verschillen, bevatten de meeste elleboogkabelwartels de volgende componenten:
| Onderdeel | Functie |
|---|---|
| Lichaam | Structurele hoofdbehuizing die kracht en ondersteuning biedt |
| Compressiemoer | Wordt strak rond de kabel vastgemaakt voor een veilige bevestiging |
| Zegelring | Creëert waterdichte en stofdichte bescherming |
| Borgmoer | Bevestigt de wartel aan de behuizing |
| Elleboog sectie | Biedt de kabelgeleidingshoek van 90 graden |
| Klemmechanisme | Biedt trekontlasting en kabelbehoud |
Elk onderdeel draagt bij aan de algehele prestaties van de kabelwartel en zorgt voor zowel afdichting tegen omgevingsinvloeden als mechanische bescherming.
De populariteit van elleboogkabelwartels komt voort uit verschillende praktische voordelen.
Ruimteoptimalisatie
Dankzij het schuine ontwerp kunnen kabels efficiënt in kleine ruimtes worden geleid, waardoor de rommel wordt verminderd en de organisatie in schakelkasten wordt verbeterd.
Verminderde kabelspanning
Scherpe bochten kunnen na verloop van tijd kabelgeleiders en isolatie beschadigen. Elleboogkabelwartels zorgen voor een soepelere overgang die stress minimaliseert.
Verbeterde bescherming
Hoogwaardige afdichtingssystemen beschermen apparatuur tegen vocht, stof en verontreinigingen.
Verbeterde betrouwbaarheid van apparatuur
Beschermde kabels ondervinden minder storingen, wat resulteert in lagere onderhoudskosten en minder uitvaltijd.
Professionele uitstraling
Georganiseerde kabelgeleiding verbetert de algehele esthetiek van de installatie en vereenvoudigt toekomstig onderhoud.
Elleboogkabelwartels bedienen een breed scala aan industrieën vanwege hun veelzijdigheid.
| Industrie | Typische toepassing |
|---|---|
| Industriële automatisering | Schakelkasten en PLC-systemen |
| Hernieuwbare energie | Omvormers voor zonne-energie en windturbinesystemen |
| Marien | Elektrische systemen aan boord |
| Telecommunicatie | Communicatiekasten voor buiten |
| Spoorvervoer | Signaalcontrole- en voedingssystemen |
| Olie en gas | Apparatuur voor gevaarlijke gebieden |
| Bouw | Het bouwen van elektrische infrastructuur |
| Datacentra | Kabelbeheersystemen |
Het vermogen om zware omstandigheden te weerstaan maakt elleboogkabelwartels bijzonder waardevol in buiten- en industriële omgevingen.
Materiaalkeuze heeft een aanzienlijke invloed op de prestaties en duurzaamheid.
Messing elleboogkabelwartels
Vernikkeld messing
Roestvrij staal
Nylon (polyamide)
Het kiezen van het juiste materiaal hangt af van omgevingsomstandigheden, mechanische vereisten en budgetoverwegingen.
Het selecteren van het juiste product vereist een zorgvuldige evaluatie van verschillende factoren.
Een goed geselecteerde kabelwartel verbetert de operationele veiligheid en verlaagt toekomstige vervangingskosten.
Een juiste installatie is essentieel om de prestaties van de kabelwartels te maximaliseren.
Een onjuiste installatie kan de waterdichtheid en de trekontlasting in gevaar brengen.
| Functie | Elleboogkabelwartel | Rechte kabelwartel |
|---|---|---|
| Richting verandering | 90 graden | Rechte toegang |
| Ruimte-efficiëntie | Uitstekend | Gematigd |
| Vermindering van kabelspanning | Hoog | Lager |
| Compacte installaties | Ideaal | Beperkt |
| Flexibiliteit in routering | Superieur | Basis |
Voor installaties met beperkte ruimte of vereisten voor gerichte kabelgeleiding bieden elleboogkabelwartels vaak de superieure oplossing.
Probleem: binnendringen van water
Oplossing: Controleer de integriteit van de afdichting en zorg ervoor dat deze goed vastzit.
Probleem: kabelslip
Oplossing: Controleer de compatibiliteit van de kabelgrootte en de compressie-instellingen.
Probleem: corrosie
Oplossing: Selecteer corrosiebestendige materialen zoals roestvrij staal.
Probleem: gebarsten behuizing
Oplossing: Vermijd te strak aandraaien en gebruik producten die geschikt zijn voor omgevingsomstandigheden.
Probleem: onvoldoende ruimte
Oplossing: Gebruik compacte elleboogkabelwartelontwerpen die speciaal zijn ontwikkeld voor krappe installaties.
Routineonderhoud helpt de levensduur te verlengen en de betrouwbaarheid van het systeem te behouden.
Preventief onderhoud is aanzienlijk goedkoper dan noodreparaties veroorzaakt door kabelstoringen.
Terwijl industrieën steeds meer automatiseren en digitaliseren, blijven kabelbeheeroplossingen evolueren.
Fabrikanten investeren zwaar in innovatieve kabelbeschermingsproducten om aan de steeds veeleisender wordende operationele eisen te voldoen.
Vraag 1: Wat is het voornaamste doel van een elleboogkabelwartel?
Het primaire doel is om kabels veilig door een hoek van 90 graden te leiden, terwijl de afdichting, bescherming en trekontlasting behouden blijven.
Vraag 2: Zijn elleboogkabelwartels waterdicht?
Veel modellen zijn ontworpen met hoge IP-classificaties, zoals IP66, IP67 of IP68, en bieden uitstekende weerstand tegen water en stof.
Vraag 3: Welk materiaal is het beste voor maritieme omgevingen?
Roestvast staal heeft over het algemeen de voorkeur vanwege zijn superieure corrosieweerstand.
Vraag 4: Kunnen elleboogkabelwartels buitenshuis worden gebruikt?
Ja. Producten voor buitengebruik zijn speciaal ontworpen om UV-blootstelling, vocht en temperatuurschommelingen te weerstaan.
Vraag 5: Hoe bepaal ik de juiste pakkingbusmaat?
Meet de buitendiameter van de kabel en stem deze af op het door de fabrikant van de wartel opgegeven klembereik.
Vraag 6: Zijn elleboogkabelwartels geschikt voor industriële automatisering?
Absoluut. Ze worden veel gebruikt in bedieningspanelen, robotica, sensoren en industriële machines.
Vraag 7: Hoe lang gaan kabelwartels doorgaans mee?
De levensduur varieert afhankelijk van de materiaalkwaliteit en de omgevingsomstandigheden, maar hoogwaardige kabelwartels kunnen jarenlang betrouwbaar functioneren.
Een elleboogkabelwartel is veel meer dan een eenvoudig kabelaccessoire. Het dient als een cruciaal onderdeel voor kabelbescherming, trekontlasting, omgevingsafdichting en efficiënte kabelgeleiding. Van industriële automatisering en duurzame energiesystemen tot maritieme installaties en telecommunicatie-infrastructuur: elleboogkabelwartels dragen aanzienlijk bij aan de betrouwbaarheid en veiligheid van het systeem.
Door het juiste materiaal, formaat, afdichtingsniveau en installatiemethode te selecteren, kunnen organisaties de prestaties van apparatuur verbeteren, onderhoudskosten verlagen en de levensduur van kabels verlengen.
Wenzhou Zhechi Elektrisch Co., Ltd.is gespecialiseerd in het vervaardigen van betrouwbare kabelbeheer- en elektrische verbindingsoplossingen die zijn ontworpen voor veeleisende industriële toepassingen. Ons ervaren team zet zich in voor het leveren van duurzame producten, professionele technische ondersteuning en op maat gemaakte oplossingen die zijn afgestemd op uw projectvereisten.
Neem contact met ons opVandaagvoor meer informatie over onze elleboogkabelwarteloplossingen, vraag een offerte aan of bespreek uw specifieke toepassingsbehoeften. Wij staan klaar om u te helpen bij het bouwen van veiligere, efficiëntere en betrouwbaardere elektrische systemen.
